MIKRON MILL E 500/700 U 产品手册
PDF
释放全部潜能
MIKRON MILL E 500/700 U 是一款动态高效的 5 轴加工中心。它专为需要灵活性、可靠性和 24/7 不间断自主生产能力的加工厂与零件生产商而设计。 机身采用高刚性铸铁 C 型框架。配备直接扭矩驱动系统。A 轴转角范围为 -65° 至 +120°。这些设计使设备可加工的工件和材料范围远超同类机型。
5 轴铣削
亮点
精密加工与敏捷生产力的标杆
高效率铣削

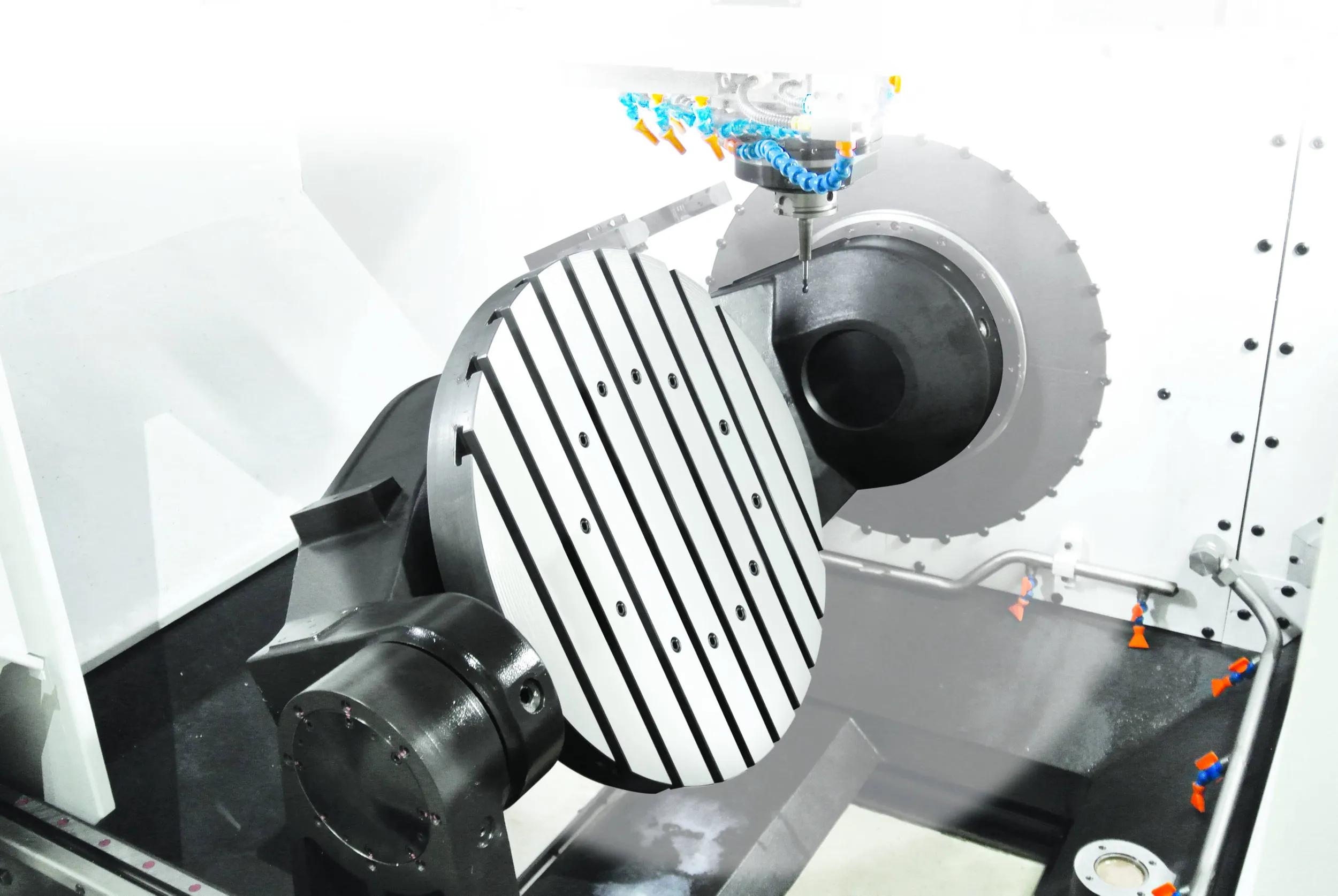

MILL E 500/700 U 上的所有转台均由 MIKRON MILL 自主设计和制造。旋转轴和倾斜轴采用无摩擦直接扭矩驱动。该设计消除机械传动元件。系统实现零背隙、零磨损和高动态性。重复定位精度优于 10 µm。上述性能确保每个生产周期和各种材料加工的一致精度。
坚固的机器结构

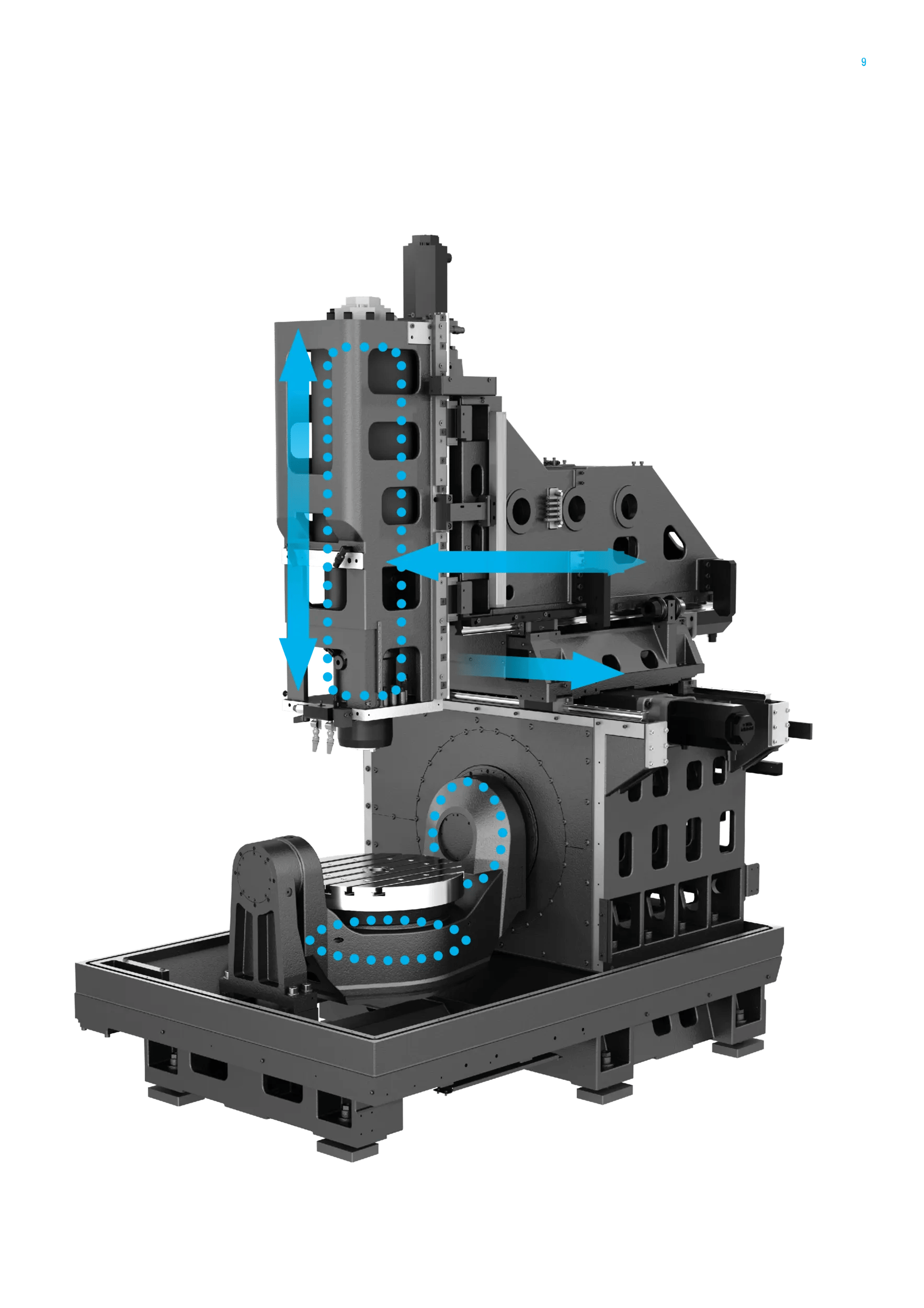

MILL E 500/700 U 采用紧凑型 C 型框架结构，占地面积小。该设计充分提升工作空间利用率，并保持良好操作便捷性。铰接式控制台、宽敞的托盘库门和优化的切屑排放系统，使日常操作、工件装卸与维护更加高效。操作员可专注于高效加工。
高品质主轴
MILL E 500/700 U 配备高性能 STEP TEC 主轴。主轴转速 20,000 min-1，采用 HSK-A63 接口。输出功率 36 kW，扭矩 120 Nm。 OptiCool 系统保持前轴承区域低温。隔热屏障冷却回路阻止电机热量传导至主轴前端。整机因此在粗加工至精加工的全过程中保持热稳定性、高精度和卓越表面质量。
每台MIKRON MILL机床的核心。
探索让这一切成为可能的技术。
应用
- 材料：AL 6082
- 加工时间：23 小时
- 精度：±0.03 mm。
自动化解决方案
MILL E 500/700 U 的设计可随生产需求扩展。系统可由单机扩展至全自动生产单元。
- 集成托盘库可容纳 5 个 Delphin/MTS 托盘或 7 个 Dynafix/UPC 托盘。门设计符合人体工程学，便于手动或起重机装载，工件最大重量可达 200 kg。
- 刀库提供30、60、170或215个刀位，支持并行加工与刀具装载，确保生产连续。
- 机器人接口兼容 SYSTEM 3R WorkPartner 1+、Transformer 及第三方自动化系统。可实现 24/7 自主协作生产。
- 刀具任务管理（JTM）可在机床控制系统中通过拖放方式分配任务。系统支持实时优先级管理与刀具可用性监控。
规格
型号
主要规格
- 旅行 X、Y、Z
- 500 × 450 × 400 mm
- 进给速度 X/Y/Z
- 30 米/分钟
- 旋转范围
- -65°C/+120°C
- 旋转范围
- n × 360°
- 进给速度调节旋钮
- 32 转/分钟
- 旋转进给速度
- 112 转/分
- 工作台
- T形槽工作台 Ø500毫米 / System 3R Dynafix 350x350 / Erowa UPC 320x320毫米 / System 3R Delphin 400x400 / Erowa MTS 400x400毫米
- 工作台装载（3轴/5轴）
- 300 / 200 公斤
- 主轴
- 20,000 (HSK-A63) / 36 / 120 转/分·千瓦·牛顿米
- 《Tool》杂志
- 30 / 60 / 170 个口袋
- 控制单元
- TNC 640（海德汉）
下载
客户服务
从安装到日常生产，MIKRON MILL 客户服务团队确保设备稳定运行。我们提供原厂正品备件、专业维修、维护合同及操作员培训。所有服务由单一联系人协调。
