Broszura dotycząca maszyny MIKRON MILL 500 VHP
PDF
Precyzja w każdym szczególe, dokładność w każdym ruchu

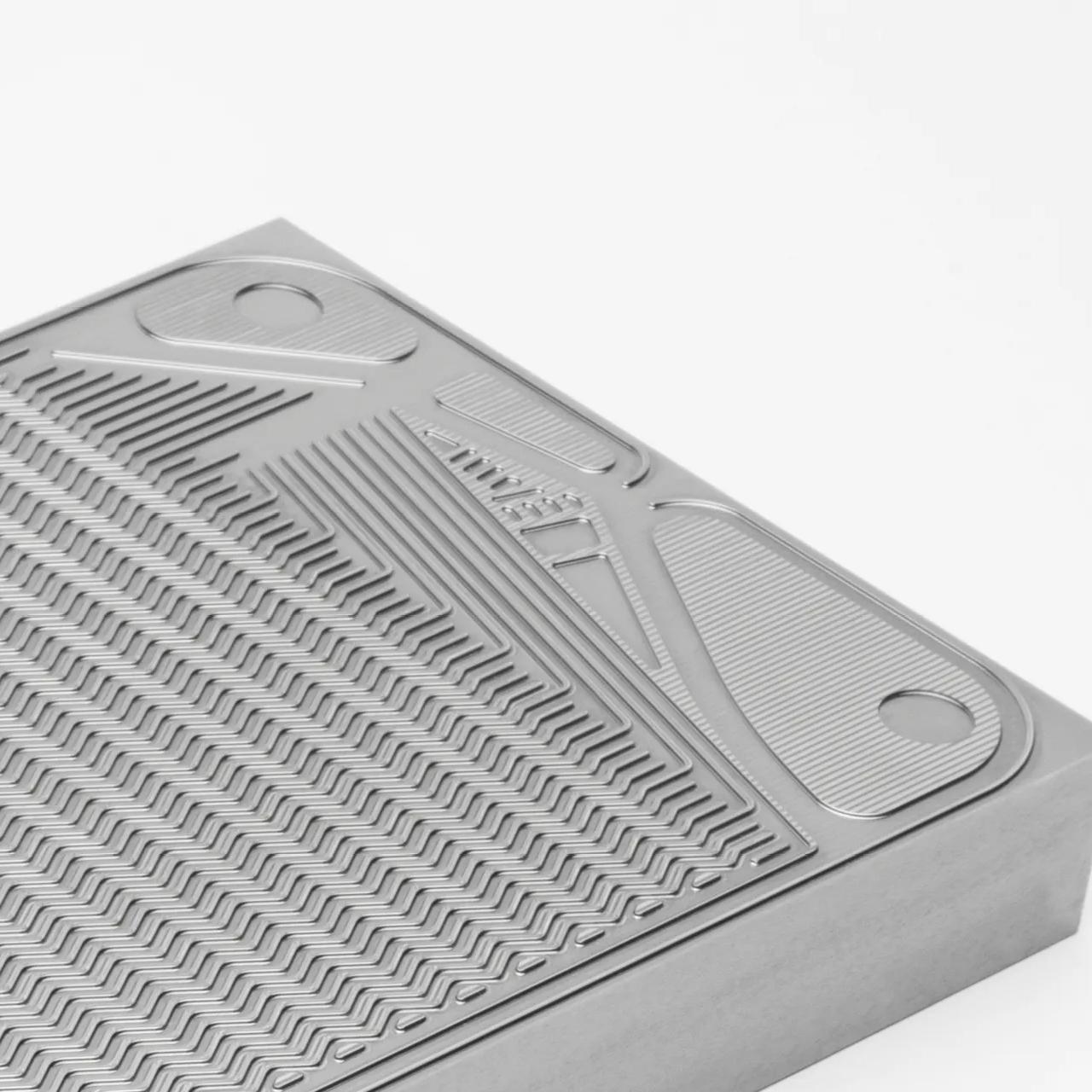

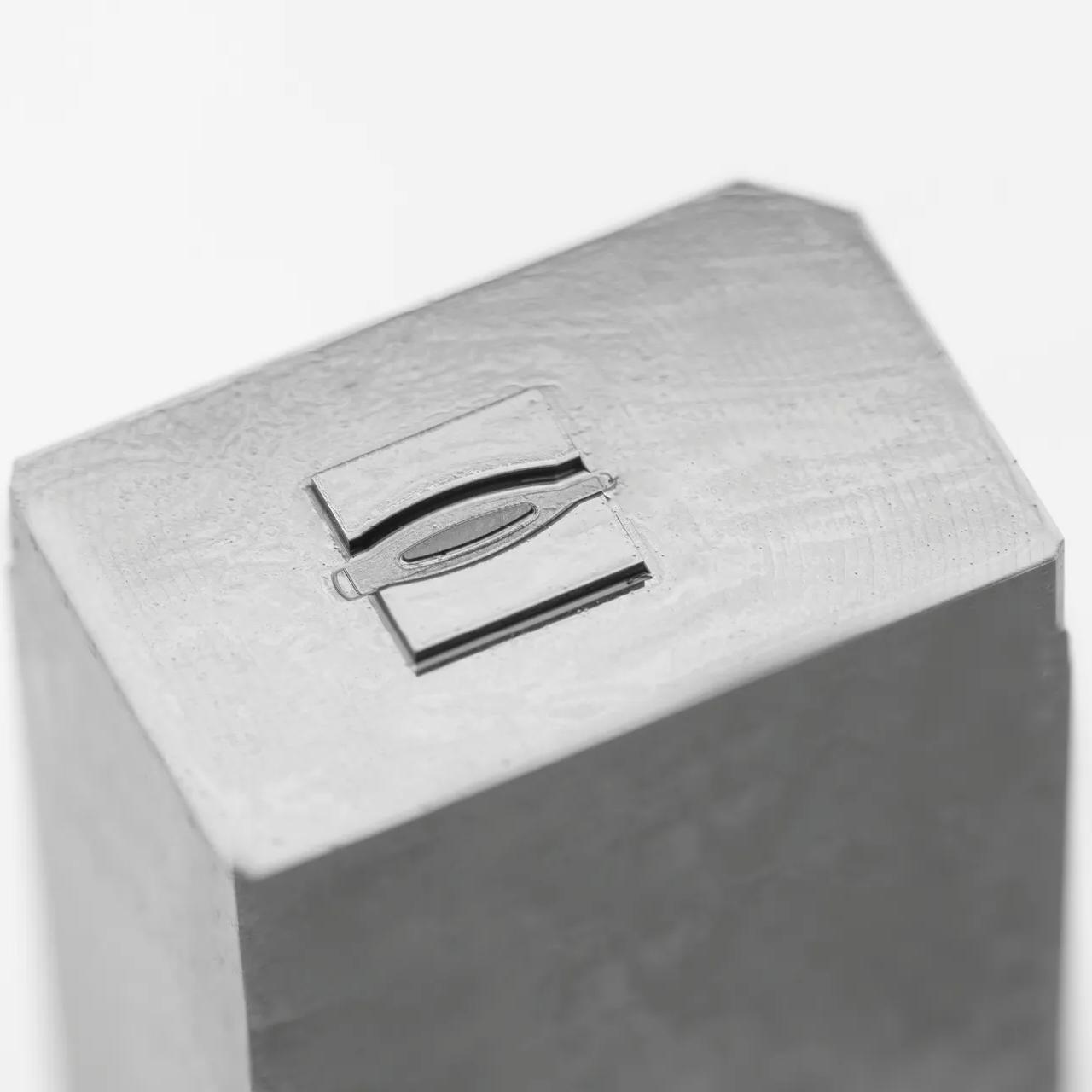

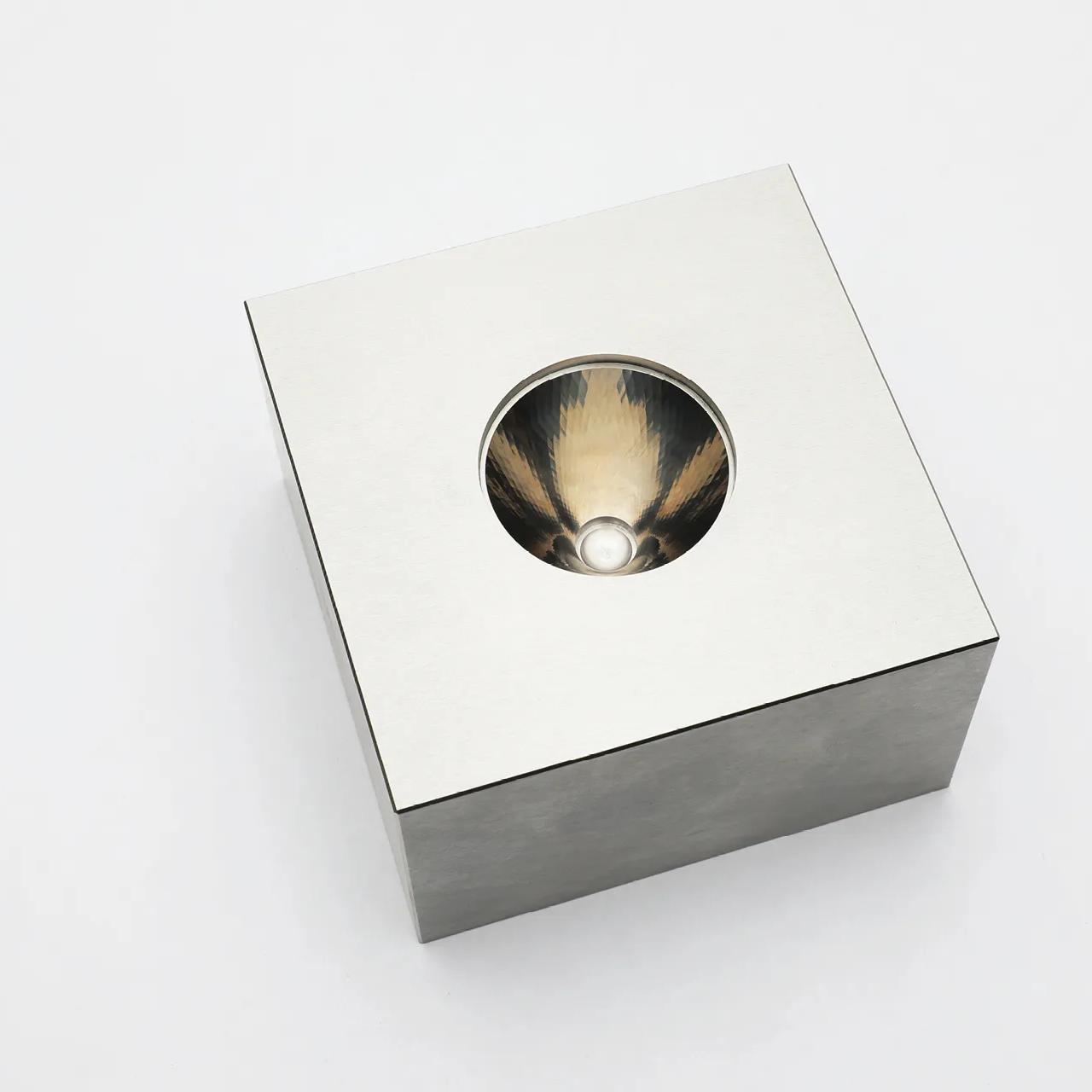

MIKRON MILL P 500 VHP to centrum obróbcze o bardzo wysokiej precyzji, przeznaczone dla producentów wymagających wyjątkowej jakości wykończenia powierzchni oraz stałej precyzji podczas długich serii produkcyjnych. Od skomplikowanych gniazd do wyrobów medycznych po złożone formy motoryzacyjne i matryce do ogniw paliwowych — urządzenie to zapewnia powtarzalną wydajność mikroobróbki, cykl po cyklu.
Obróbka skrawaniem
Najważniejsze informacje
Inteligentny system aktywnego chłodzenia
Aktywny wewnętrzny system chłodzenia maszyny MIKRON MILL P 500 VHP (technologia Ambient Robust) zapewnia cyrkulację płynu o regulowanej temperaturze, gwarantując precyzyjne zarządzanie temperaturą. Pozwala to na utrzymanie stałej precyzji i stabilności podczas długich cykli mikroobróbki.
Maszyna MIKRON MILL P 500 VHP jest wyposażona w obudowę z izolacją termiczną, która chroni ją przed wahaniami temperatury zewnętrznej, zapewniając optymalną stabilność termiczną i stałą precyzję podczas pracy.
Ruch dynamiczny
Wyposażona w wysokowydajne silniki liniowe maszyna MILL P 500 VHP zapewnia ruch bez luzów z prędkością przesuwu wynoszącą 30 m/min i przyspieszeniem 5 m/s², łącząc dynamikę niezbędną do uzyskania krótkich czasów cyklu z dokładnością wymaganą w najbardziej wymagających zastosowaniach mikrobróbki.
Wysokiej jakości wrzeciono
Maszyna MILL P 500 VHP jest wyposażona w szybkoobrotowe wrzeciono STEP TEC o prędkości obrotowej 42 000 min⁻¹ z interfejsem HSK-E40, zaprojektowane specjalnie z myślą o ultraprecyzyjnej mikroobróbce. Zaawansowana konstrukcja termiczna oraz komponenty najwyższej jakości zapewniają stabilną, wolną od drgań pracę przy wysokich prędkościach, gwarantując lustrzane wykończenie powierzchni oraz powtarzalną dokładność w każdym cyklu i przy obróbce każdego materiału.
Serce każdej maszyny MIKRON MILL.
Odkryj technologię, która to umożliwia.
Zastosowania
- Materiał: S136, twardość HRC 58–62
- Czas obróbki: 146 h
- Wykończenie powierzchni: Ra < 0,07 µm
- Płaskość powierzchni: < 3 µm
- Dokładność ogólna: ± 2 µm
Systemy automatyzacji
Maszyna MILL P 500 VHP została zaprojektowana od podstaw z myślą o automatyzacji, co pozwala na szybszą produkcję części, a jednocześnie umożliwia operatorowi pełne skupienie się na zadaniach tworzących wartość dodaną.
- Zintegrowany magazyn narzędzi: dostępny w konfiguracjach na 30 lub 60 narzędzi, z równoległą obróbką i załadunkiem narzędzi, co zapewnia nieprzerwaną produkcję.
- Automatyzacja paletowa: kompatybilna z systemem paletowym Delphin (400 x 400 mm).
- Łączność automatyzacji od tyłu: pełny dostęp z przodu dla operatora, przy jednoczesnej płynnej integracji automatyzacji od tyłu, co minimalizuje zajmowaną powierzchnię i zapewnia maksymalną Ergonomię.
Dane techniczne
MILL P 500 VHP
- Podróże X, Y, Z
- 500 × 450 × 350 mm
- Prędkość posuwu w osiach X/Y/Z
- 30 m/min
- Stół roboczy
- Stół z rowkami teowymi 620 x 500 mm
- Obciążenie stołu
- 300 kg
- Wrzeciono
- 42 000 (HSK-E40) / 13,5 / 8,8 obr./min/kW/Nm
- Magazyn „Tool”
- 30 / 60 kieszeni
Pliki do pobrania
Obsługa klienta
Od momentu instalacji aż po codzienną produkcję — dział obsługi klienta MIKRON MILL dba o nieprzerwane działanie Państwa maszyn, oferując oryginalne części zamienne, profesjonalne naprawy, umowy serwisowe oraz szkolenia dla operatorów — a wszystko to za pośrednictwem jednego punktu kontaktowego.
