Le centre d’usinage le plus compact et le plus dynamique
La série MIKRON MILL S/X établit la référence en fraisage UGV. Elle offre une précision inégalée, une qualité de surface et une dynamique exceptionnelles. Ces performances répondent aux environnements de production les plus exigeants. Conçue de manière ergonomique, elle est prête pour l’automatisation. Elle s’adresse aux applications les plus complexes dans l’aérospatiale, le médical et la fabrication de moules.
Fraisage
Points forts
Solution deux-en-un

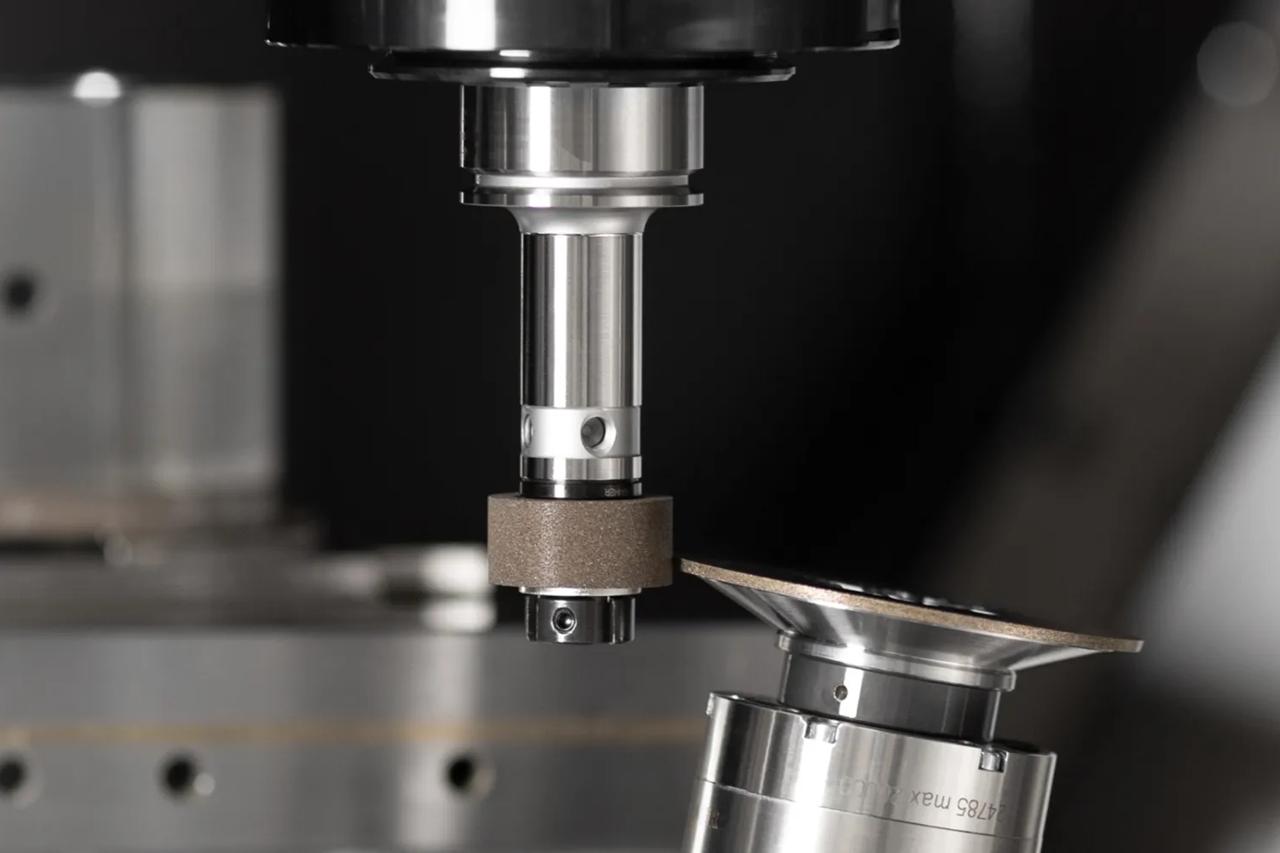

La série MILL S/X U combine le fraisage et la rectification sur palier sur un même centre d’usinage. Le dispositif de rectification préserve les dimensions standard des pièces et les surfaces de bridage, même en configuration automatisée. Une broche de dressage équipée d’un capteur d’émission acoustique garantit la fiabilité du processus et l’efficacité de la meule. Cette intégration raccourcit considérablement le processus de fabrication, accélère le retour sur investissement et assure une qualité de pièces haut de gamme constante.
Contrôle numérique amélioré
Les séries MIKRON MILL S/X peuvent être équipées soit de la commande Heidenhain TNC 7, soit de la commande Siemens Sinumerik ONE. Ces deux interfaces homme-machine (IHM) intègrent des modules « smart machine » développés en interne et brevetés. Ces modules accroissent la productivité et élèvent les performances d’usinage.
Broche de haute qualité
La série MILL S/X intègre des broches Step-tec à grande vitesse.
Elles couvrent une plage de 24 000 à 50 000 min⁻¹.
Cette gamme répond à tous les besoins de fraisage, de l’ébauche à couple élevé à la finition de précision.
La gestion thermique avancée garantit un fonctionnement stable et sans vibrations à grande vitesse.
Elle assure une qualité de surface exceptionnelle et une précision reproductible à chaque cycle et pour chaque matériau.
Le cœur de chaque machine MIKRON MILL.
Découvrez la technologie qui rend cela possible.

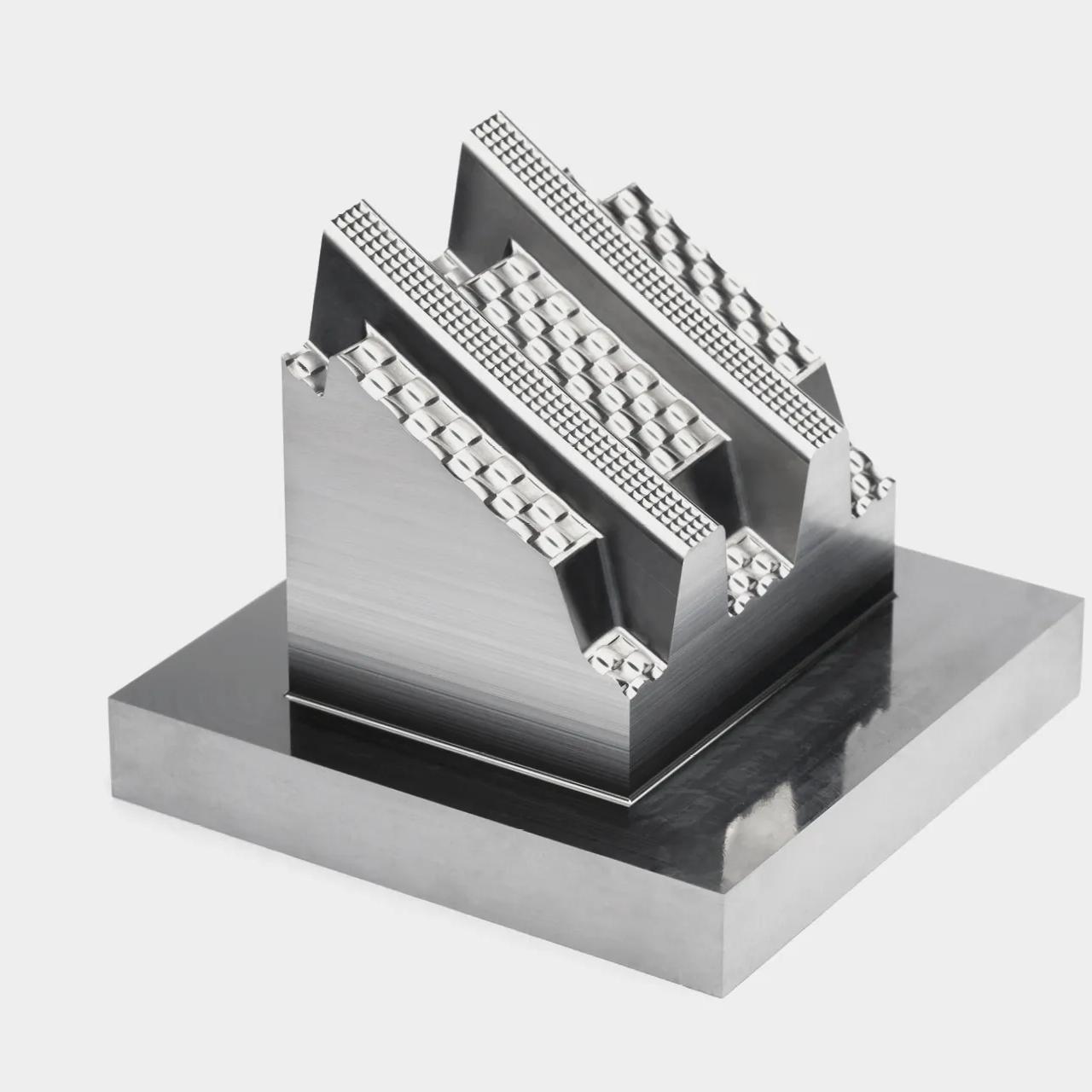

Applications
- Matériau : aluminium
- Temps d’usinage : < 19 h
- Finition des surfaces : Ra < 0,1 µm
- Précision : ± 0,1 mm.
Solution d’automation
Conçue dès le départ pour l’automatisation, la série MILL S/X s’intègre parfaitement à une large gamme de systèmes de palettes. Elle prend en charge les systèmes SYSTEM 3R Dynafix, Erowa UPC et System 3R MacroMagnum dans des configurations de magasins de palettes à disques. Le logiciel JobToolManager (JTM) permet aux opérateurs·trices d’attribuer des programmes CN par glisser-déposer. Il gère les priorités des tâches en temps réel. Il surveille les temps d’usinage estimés. Il assure ainsi la continuité de la production avec une intervention minimale. Les magasins d’outils sont disponibles avec un nombre de positions allant de 48 à 220, selon la configuration de la broche.
Caractéristiques techniques
Modèle
Principales caractéristiques
- Courses X, Y, Z
- 160 x 160 x 200 mm
- Plage de pivotement
- +30° / -120°
- Gamme Rotary
- n x 360°
- Avance rapide X,Y,Z
- 42 m/min
- Déplacement rapide : pivotement / rotation
- 150 / 220 tr/min
- Broche
- 50 000 (HSK-E32) / 8,5 / 3,4 tr/min/kW/Nm
- Palette / surface de bridage
- GPS 120 / ITS 148 / Macro Magnum 156 / Macro 54
- Charge maximale (palette comprise)
- 8 kg
- Magazine d’outils
- 30/60/150 (HSK-E32)
- Poids de la machine
- 3 600 kg
- Commande numérique
- TNC 640 (Heidenhain)
Téléchargements
Service client
De l’installation à la production quotidienne, le service client de MIKRON MILL assure le bon fonctionnement de vos machines. Nous utilisons des pièces d’origine, réalisons des réparations expertes et proposons des contrats de maintenance. Nous fournissons également des formations destinées aux opérateurs. Vous disposez d’un interlocuteur unique pour l’ensemble de ces prestations.
