Universalité et précision à n’importe quelle échelle.

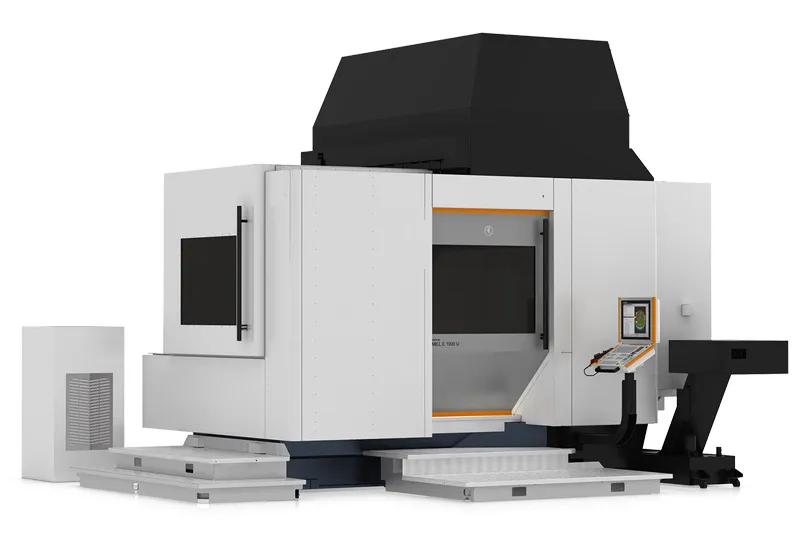

La MIKRON MILL E 1 000/1 400/1 900 U est un centre d’usinage 5 axes à haut rendement. Nous l’avons conçu pour les ateliers de sous-traitance et les entreprises qui fabriquent des pièces. Ces structures affrontent des applications en constante évolution. Les exemples incluent la fabrication d’outils, le prototypage et la production en petites séries. Sa structure thermosymétrique garantit une stabilité thermique. Sa grande capacité d’accueil des pièces et sa large gamme d’options de broches et d’automatisation vous permettent de traiter des pièces complexes de toutes tailles. Vous bénéficiez d’une précision constante et d’une qualité de surface exceptionnelle.
Points forts
Option de tournage simultané
La MILL E 1 400/1 900 U ST combine le fraisage et le tournage sur un seul centre d’usinage. Elle évite de changer de serrage. Elle réduit le temps de préparation de plus de 50 %. Elle diminue les coûts d’ébauche grâce à un rapport coût-outil de 1/100. Elle assure un usinage complet en une seule opération de serrage, sans compromis sur les performances de déplacement des axes ni sur la précision du processus.
La productivité par la conception
La MILL E 1 000/1 400/1 900 U s’articule autour d’un concept ergonomique qui permet au personnel opérant de rester productif en permanence. Les palettes s’abaissent hydrauliquement à une hauteur de travail confortable. Cette fonction élimine le besoin de plates-formes et de marches. L’accès exceptionnellement aisé à la zone de travail, au magasin d’outils et aux positions des palettes facilite le serrage et la préparation des pièces spéciales pendant le temps d’usinage principal. La machine augmente significativement son taux d’utilisation quotidien, même dans les environnements à une seule équipe.
Broche de haute qualité
La MILL E 1 000/1 400/1 900 U intègre des broches Step-tec hautes performances. Elles offrent une plage de vitesse de 10 000 à 24 000 min⁻¹. Les interfaces HSK-A63, HSK-A100 et HSK-T100 couvrent l’ébauche lourde, le tournage et la finition à grande vitesse. Une conception de roulements ultra-rigides avec trois roulements à billes hybrides préchargés à l’avant assure la stabilité. Elle permet le fraisage avec des outils extra-longs atteignant des cavités profondes. La broche absorbe les forces de fraisage élevées au niveau de la pointe de l’outil.
Découvrez la technologie qui rend cela possible.
Applications
Solution d’automation
La MILL E 1 000/1 400/1 900 U propose une gamme flexible de solutions d’automation adaptées à tous vos besoins de production. Les changeurs de palettes à descente hydraulique permettent une préparation efficace des pièces pendant le temps d’usinage principal. Les magasins d’outils de 30 à 336 positions garantissent une production ininterrompue. Vous pouvez installer la quasi-totalité des options a posteriori. Ainsi, la machine évolue au fil du temps en fonction de vos besoins de production.
Caractéristiques techniques
Principales caractéristiques
- Courses X, Y, Z
- 1 000 × 1 150 × 900 mm
- Vitesse d’avance X/Y/Z
- 32 m/min
- Plage de pivotement
- +16/-120° (HSK-63). +16/-110° (HSK-100).
- Gamme Rotary
- n x 360°
- Pivot de vitesse d’avance
- 11 tr/min / 20 (S6) tr/min
- Vitesse d’avance rotative
- 40 tr/min
- Table de travail
- Table à rainures en T, Ø 1 000 mm
- Chargement de la table
- 1 200 kg
- Broche
- 10 000 (HSK-A100) / 34 / 324 tr/min/kW/Nm. 15 000 (HSK-A63) / 38 / 193 tr/min/kW/Nm. 24 000 (HSK-A63) / 30 / 30 tr/min/kW/Nm.
- Magazine d’outils
- HSK-63 : 30 / 46 / 92 / Tour 116 / 212 / 336 poches. HSK-100 : 32 / 64 / Tour 88 / 130 / 175 poches.
De l’installation à la production quotidienne, le service client de MIKRON MILL assure le bon fonctionnement de vos machines. Nous utilisons des pièces d’origine, réalisons des réparations expertes et proposons des contrats de maintenance. Nous fournissons également des formations destinées aux opérateurs. Vous disposez d’un interlocuteur unique pour l’ensemble de ces services.
